應用背景
按照維護規程定期對蓄電池組進行核對性放電試驗和容量測試,可驗證電池容量性能,預估后備供電時間,在應對市電風險時保障應急供電需求。
PA電子官網長期專注于蓄電池的測試維護設備的研發與生產,針對蓄電池容量測試推出了包括IDCE系列蓄電池放電容量測試儀、FBO系列蓄電池整組在線充放電活化設備、FBI系列蓄電池充放電安全節能維護系統、FGCD充放電一體機等適應用戶多種測試需求的各系列PA電子。
而這些設備在不同應用場景不斷切換時,PA電子官網的無線電池檢測??樵蚴賈趙諉看尾饈災屑嗖餉扛齙緋氐ヌ宓氖凳筆藎?strong>通過獲取整組電池中每一個單體在放電過程中電壓、容量變化趨勢,實現對各單體電池性能的定量判斷,準確評估單體電池健康狀態。

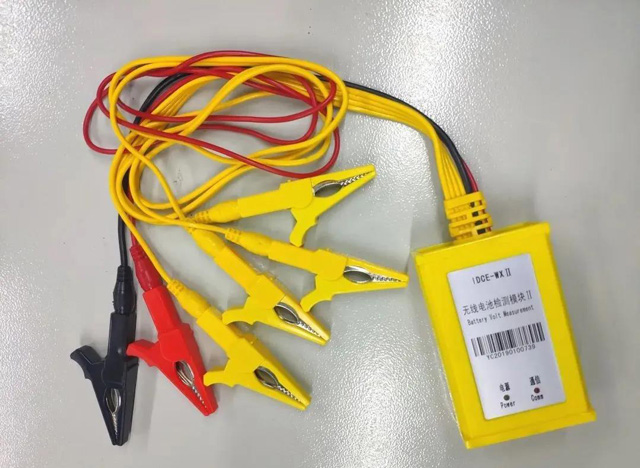

無線電池檢測???/strong>

基本信息:
構成:監測通信單元+6根連接線
連接線:4黃線(依次加長)+1紅+1黑
適用單體:2V / 6V / 12V電池單體
監測數量:4(1#??榧嗖?-4節單體)
供電電壓:5~24V(紅黑線間)
通信方式:藍牙
每個無線電池檢測??榭梢醞奔嗖?節單體電池。與傳統1對1的方法相比,接線操作簡便,節約成本、提高測試效率。
作為容量測試時必不可少的重要拍檔,每次測試打開測試設備的箱體時,總是可以第一眼看到。
那么,在放電測試中無線單體監測??槿綰問褂玫??本期推文將為您詳細展示。
連接方式

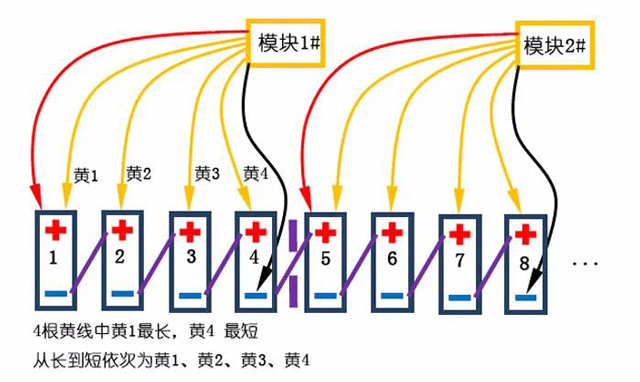

2V單體連接
(連接示意圖)
1、所有黃線均連接在蓄電池正極上
2、按黃線從長到短依次連接在相鄰4個電池
3、最短的黑線連接在第4節電池負極
4、紅線連接于第1節電池正極(2V*4=8V)
(連接操作)
*電源燈綠燈閃爍說明供電接通

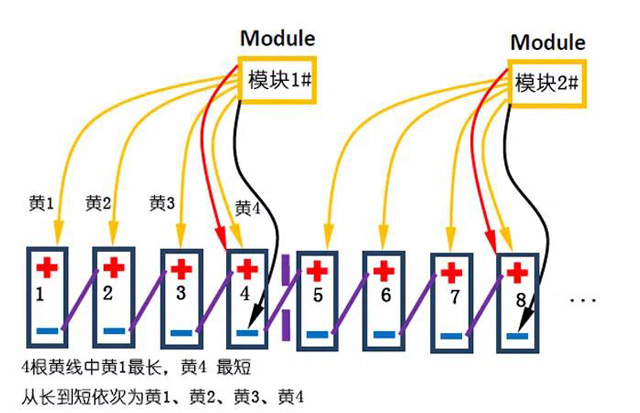

12V單體連接
(連接示意圖)
1、所有黃線均連接在蓄電池正極上
2、按黃線從長到短依次連接在相鄰4個電池
3、最短的黑線連接在第4節電池負極
4、紅線連接于第4節電池正極(12V)

(連接操作)
*電源燈綠燈閃爍說明供電接通
無線監測??櫚惱J褂瞇杪閆涔┑緄繆梗?~24V),不同電壓單體測試時的連接主要差異便是紅黑線的連接位置。
即12V單體的連接紅黑線必然在同一節單體正負極上,而2V單體的連接紅黑線則接在相鄰四節單體的首尾正負極柱上。
特例說明
當單體數量不足4節時
1.針對12V單體,電壓滿足??樾棖,皽?節單體連接法,有幾節連幾節;
2.針對2V單體,可能出現電壓不滿足的情況,將臨近4節單體,按照4節單體法連接,重復的黃線不連接(紅黑線間4節單體)
備用模塊
作為放電測試經常使用的配件,長期的使用中不可避免會出現??楣收,为了保障拆}緣乃忱,PA電子會根據用戶需求配置一定數量的備用??橐員覆皇敝?。
當測試時遇到??楣收鮮,壁M媚?橛Ω萌綰問褂??
新???nbsp;
新的備用??槲薜刂罰魴枧渲瞇碌牡刂芳純?/span>
1、將備用??榱佑詿獾緋厴?/span>
2、電源燈點亮且緩慢閃爍(無地址)
3、測試主機上,點擊“系統設置”
4、點擊“選擇”光標跳至"備用??櫚刂放渲?/strong>”
5、點擊“+”到增加到需要替換的??楸嗪?/span>
6、配置成功后,??橥ㄐ諾頻懔粒繚吹瓶燜偕了?/span>
7、在主界面,點擊“查看單體”,呈現對應單體數據
重復使用
備用??榕渲玫刂泛笮枰匭率褂檬,需要进行?strong>地址歸零”操作。之后在根據是需求進行地址配置即可。
1.打開??,奥斅悼澊灯边晌r諫磁ィ?strong>模塊不可暴力拆開,按鈕如下圖箭頭處)
2.將備用模塊連接于待測電池上
3.電源燈點亮且緩慢閃爍,說明原先地址已清除
4.重新配置地址操作即可使用
(完成配置后別忘了把??櫓匭賂嗆茫?/span>
監測的意義
在測試過程中無線監測模塊會實時檢測和顯示各單體電壓,并在主機上顯示所有單體電壓柱狀圖,直觀展示單體在放電過程中電壓變化趨勢,實現對各單體電池性能的定量判斷,準確評估單體電池健康狀態。
